Introducción a la agrupación en clústeres compatibles con el bastidor local de Azure

En este artículo se proporciona información general de alto nivel sobre la característica de agrupación en clústeres compatibles con bastidores locales de Azure, incluidas sus ventajas y casos de uso. En el artículo también se detallan las configuraciones admitidas y los requisitos de implementación para los clústeres con reconocimiento de bastidores. Este artículo solo se aplica a nuevas implementaciones de Azure Local.

Acerca del clúster compatible con bastidores

El clúster compatible con rack local de Azure es una arquitectura avanzada diseñada para mejorar la tolerancia a fallos y la distribución de datos dentro de una instancia de Azure Local. Esta arquitectura le permite agrupar nodos de clúster que se colocan estratégicamente en dos bastidores físicos en dos salas o edificios diferentes con ancho de banda alto y baja latencia.

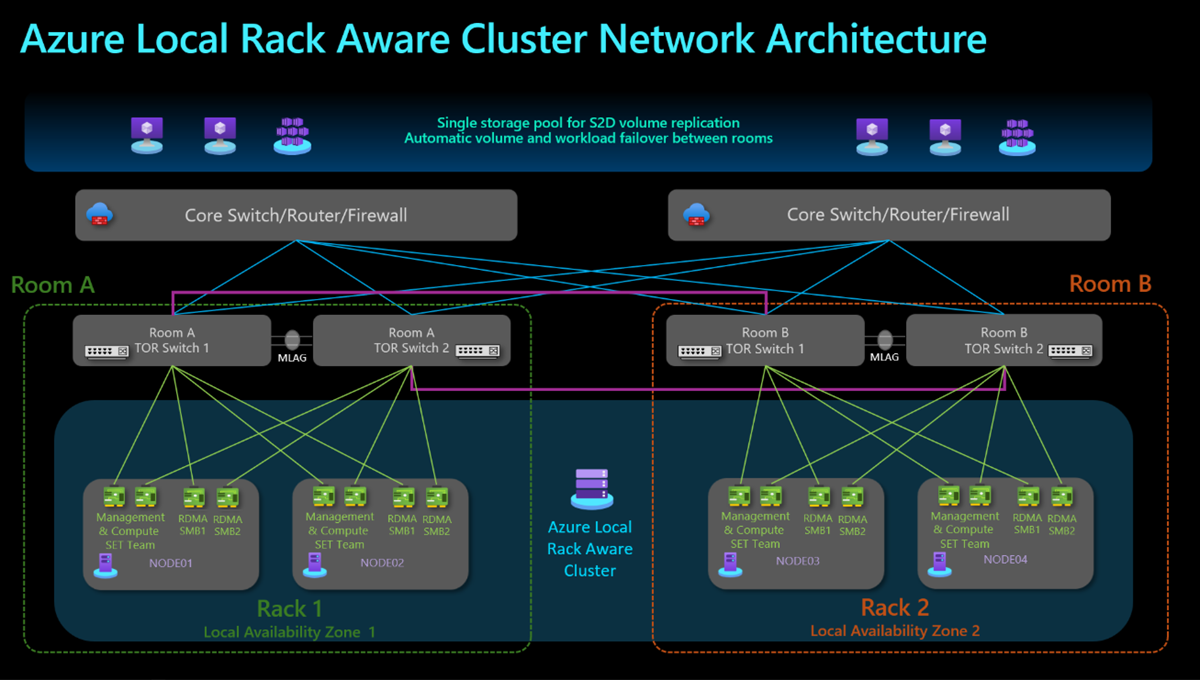

En el diagrama siguiente se muestra un clúster de dos bastidores de servidores con conmutadores de la parte superior del bastidor (TOR) conectados entre salas. Cada bastidor funciona como una zona de disponibilidad local entre capas del sistema operativo a la administración local de Azure, incluidas las máquinas virtuales (VM) locales de Azure habilitadas por Azure Arc.

Esta conexión directa entre bastidores admite un único grupo de almacenamiento, con clústeres compatibles con bastidores que garantizan la distribución de copias de datos uniformemente entre los dos bastidores.

Este diseño es útil en entornos que requieren funcionalidades de alta disponibilidad y recuperación ante desastres. Incluso si un bastidor completo encuentra un problema, el otro bastidor mantiene la integridad y accesibilidad de los datos.

Para admitir las replicaciones sincrónicas entre bastidores, se requiere una configuración de red de almacenamiento dedicada para asegurar el ancho de banda y la baja latencia para el tráfico de almacenamiento. La latencia de ida y vuelta necesaria entre los dos bastidores debe ser de 1 ms o menos.

Para conocer los requisitos de red detallados, consulte diseño de red de agrupación en clústeres compatible con bastidores.

Ventajas

Entre las principales ventajas del clúster compatible con bastidores locales de Azure se incluyen las siguientes:

• Alta disponibilidad: al distribuir datos entre dos o más bastidores, el sistema puede resistir el error de todo un bastidor sin perder el acceso a los datos. Esto es importante para las aplicaciones críticas que requieren tiempo de actividad continuo.

• Rendimiento mejorado: la arquitectura permite un mejor equilibrio de carga y uso de recursos, ya que las cargas de trabajo se pueden distribuir entre varios bastidores.

Casos de uso

Los casos de uso del clúster con conocimiento de rack local de Azure incluyen:

• Use un clúster con conciencia de bastidor en una planta de fabricación, en un hospital o en un aeropuerto para minimizar el riesgo de pérdida de datos o tiempo de inactividad en caso de fallo a nivel de bastidor.

Requisitos de revisión

Todos los requisitos del sistema para Azure Local se aplican a clústeres conscientes de rack. Hay otros requisitos para los clústeres compatibles con bastidores, incluidos los de unidades, Availability Zones, configuraciones de nodo, latencia y ancho de banda.

Preparación para implementar un clúster compatible con bastidores

Antes de implementar un clúster compatible con bastidores, asegúrese de que ha completado las tareas detalladas en Preparación para la implementación.

Implementación de un clúster compatible con bastidores

Para implementar un clúster compatible con bastidores, use uno de los métodos siguientes:

• Implemente a través de Azure Portal.
• Implemente a través de una plantilla de Azure Resource Manager.

Completar tareas posteriores a la implementación

Después de implementar un clúster compatible con bastidores, asegúrese de completar las tareas posteriores a la implementación.

Escalado de un clúster compatible con bastidores

Para escalar el clúster, puede agregar un par de nodos a un clúster compatible con bastidores. La configuración de 2+2 se puede expandir a 3+3 y 3+3 a 4+4.

Para obtener más información, consulte Agregar nodos a un clúster con reconocimiento de bastidores.

Colocar una máquina virtual local de Azure

Para equilibrar las cargas de trabajo entre zonas, cree máquinas virtuales locales de Azure para colocarlas en una zona especificada. En función de la importancia de las máquinas virtuales, puede configurar la colocación estricta o no estricta para deshabilitar o habilitar la conmutación por error (failover) en la otra zona.

Para más información sobre la selección de ubicación de máquinas virtuales en un clúster compatible con bastidores, consulte Administración de la ubicación de la máquina virtual en un clúster compatible con bastidores.

Conmutar las máquinas virtuales locales en Azure

Se recomienda realizar la migración en vivo y las pruebas de conmutación por error de las cargas de trabajo de máquina virtual dentro de un clúster compatible con bastidores. El comportamiento de la conmutación por error depende de la configuración de ubicación de la máquina virtual y puede ser una conmutación por error planeada o una conmutación por error no planeada.

Para obtener más información, consulte Conmutación por error de máquinas virtuales locales de Azure en un clúster con conocimiento de bastidor.

Pasos siguientes

• Revise el diseño de red del clúster compatible con el bastidor.
• Implemente un clúster compatible con bastidor mediante Azure Portal o una plantilla de ARM.
• Obtenga información sobre cómo configurar zonas de disponibilidad en un clúster compatible con bastidores.

Esta característica está disponible en Azure Local 2510 y versiones posteriores.
