Redes definidas por software habilitadas por Azure Arc en Azure Local

En este artículo se explican las redes definidas por software (SDN) habilitadas por Azure Arc en Azure Local. Trata los métodos de administración de SDN, cuándo usar cada método y escenarios de SDN admitidos y no admitidos.

SDN ofrece una manera centralizada de configurar y administrar redes y servicios de red, como el cambio, el enrutamiento y el equilibrio de carga en el centro de datos. SDN le permite crear, proteger y conectar dinámicamente la red para satisfacer las necesidades en constante evolución de las aplicaciones.

Acerca de la administración de SDN en Azure Local

Puede administrar SDN en Azure Local de dos maneras: con Arc o con herramientas locales.

• SDN habilitado por Arc: esta característica está disponible con Azure local 2506 con la versión del sistema operativo 26100.xxxx o posterior.

  En este método, el controlador de red se ejecuta como un servicio Failover Cluster en lugar de en una máquina virtual (VM). Al habilitar SDN, la controladora de red se integra con el plano de control de Azure Arc, por lo que puede administrar redes lógicas nuevas y existentes.

  Con SDN habilitado por Azure Arc, puede crear y aplicar grupos de seguridad de red (NSG) a redes lógicas e interfaces de red de máquina virtual local (NIC) de Azure.

  Nota:

  AKS se admite en instancias locales de Azure configuradas con SDN habilitado por Arc. Sin embargo, no se admite la asociación de NSG con la red lógica que se usa para la implementación de cargas de trabajo de AKS o con NIC de máquina virtual de carga de trabajo de AKS.

• SDN administrado por herramientas locales: también puede administrar SDN con herramientas locales como scripts de Windows Admin Center o SDN Express. Este enfoque está disponible para Windows Server y Azure Local 2311.2 o posterior. Este método usa tres componentes principales de SDN y elige qué implementar: Controladora de red, Equilibrador de carga de software (SLB) y Puerta de enlace. Para más información, consulte SDN administrado por herramientas locales.

Consideraciones importantes

Resumen de comparación de la administración de SDN

Este es un resumen comparativo del SDN administrado por Arc y a través de herramientas locales:

Escenarios no compatibles para SDN habilitados por Arc

Este es un resumen de escenarios no admitidos para SDN habilitado por Arc en Azure Local:

Patrones de red admitidos para SDN habilitados por Arc

Antes de implementar Azure Local y habilitar SDN, revise estos patrones y opciones de red admitidos.

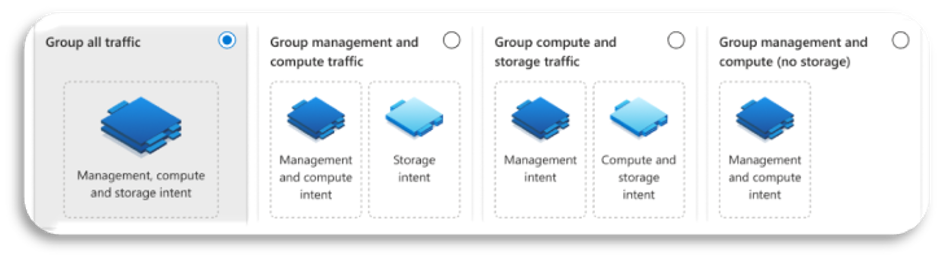

Agrupar todo el tráfico bajo un único propósito de red

• Utilice el patrón de red de host Agrupar todo el tráfico en una configuración de nodo único o múltiple. Para obtener más información, consulte Agrupar todo el tráfico en una única intención.

• Use este patrón solo con conectividad de red de almacenamiento conmutada.



• Hay disponible un solo conmutador virtual para crear recursos de SDN.

• Las extensiones de filtrado virtual de Azure se activan después de habilitar la controladora de red.

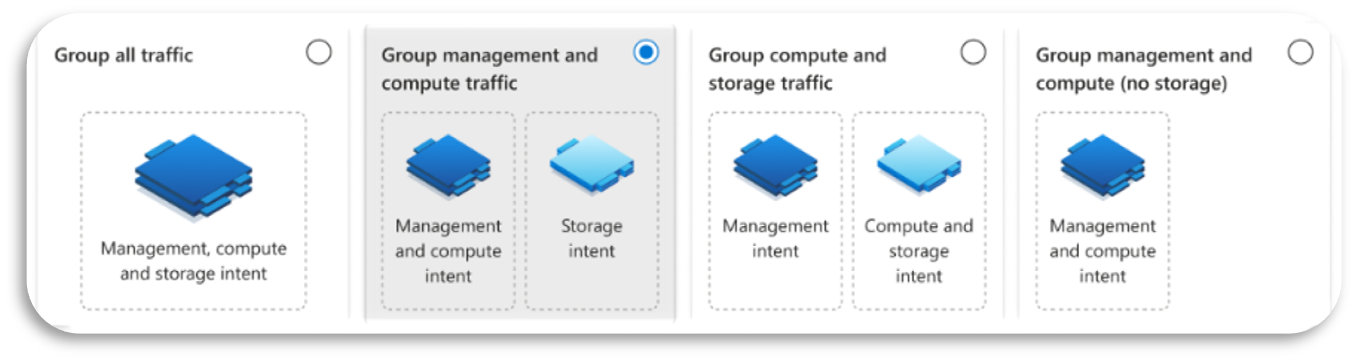

Administración de grupos y tráfico de proceso en una intención, con una intención separada para el almacenamiento

• Utilice el patrón de red de host Agrupar tráfico de administración y proceso en la configuración de uno o varios nodos. Para obtener más información, consulte Administración de grupos y tráfico de proceso en una intención, con una intención separada para el almacenamiento.

  Nota:

  La gestión conjunta del tráfico de administración y cálculo sin intenciones de almacenamiento solo se admite en clústeres de nodo único.

• Use este patrón con conectividad de almacenamiento conmutada o sin conmutador para implementaciones locales de Azure de hasta cuatro nodos. Use solo conectividad conmutada de almacenamiento para implementaciones con cinco o más nodos.



• Hay disponible un solo conmutador virtual para crear recursos de SDN.

• Las extensiones de filtrado virtual de Azure se activan después de habilitar la controladora de red.

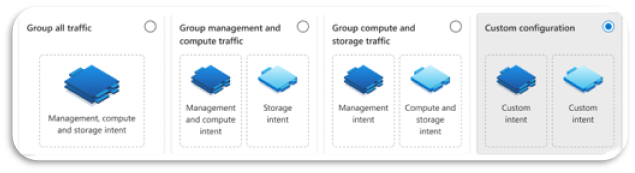

Configuración personalizada para redes de host desagregadas

• Utilice el patrón de red de host de configuración personalizada en la configuración de un solo nodo o de varios nodos. Para más información, consulte Configuración personalizada: redes de host desagregadas.



• Use este patrón con conectividad de almacenamiento conmutada o sin conmutador para implementaciones locales de Azure de hasta cuatro nodos. Use solo conectividad conmutada de almacenamiento para implementaciones con cinco o más nodos.



• Hay disponible un solo conmutador virtual para crear recursos de SDN.

• Utilice hasta tres intenciones de red siempre que haya suficientes puertos de adaptador de red para separar los tipos de tráfico de red.

  • La primera intención de administración es solo para el tráfico de administración de hosts.
  • La segunda intención de proceso es solo para tráfico de máquinas virtuales y cargas de trabajo.
  • El tercer intención de almacenamiento es solo para el tráfico de almacenamiento.

Configuraciones de intención no admitidas

No se admiten las siguientes configuraciones de intención de red para SDN habilitadas por Arc en Azure Local:

• Más de tres intentos en cualquier tamaño de una implementación.
• Intenciones de proceso y almacenamiento combinadas, independientemente de si se incluye o no una intención de administración.
• Intención de cálculo independiente en una implementación de un solo nodo.
• Configuraciones de tres intentos en implementaciones sin conmutador con dos nodos o implementaciones sin conmutador con tres nodos.

Pasos siguientes

Para obtener información relacionada, consulte:

• Habilitación de la integración de SDN
• Implementación de la infraestructura de SDN mediante scripts de PowerShell de SDN Express

Esta característica está disponible en Azure Local 2506 o posterior con la compilación del sistema operativo 26100.xxxx.
